Álrönd fyrir Transformers: Alhliða handbók

Þegar kemur að hjarta spenniframleiðslu er einn mikilvægasti þátturinnál ræmurnotað fyrir vinda.

Álræmur eru ekki aðeins þekktar fyrir rafleiðni heldur einnig fyrir frábæra vélræna eiginleika sem gera þá tilvalin til notkunar í spennum.

Í þessari handbók munum við kanna helstu eiginleika álræma fyrir spennubreyta, kosti þeirra, notkun og hvernig þeir bera saman við önnur efni, svo sem koparræmur.

Hvað er álræma fyrir Transformers?

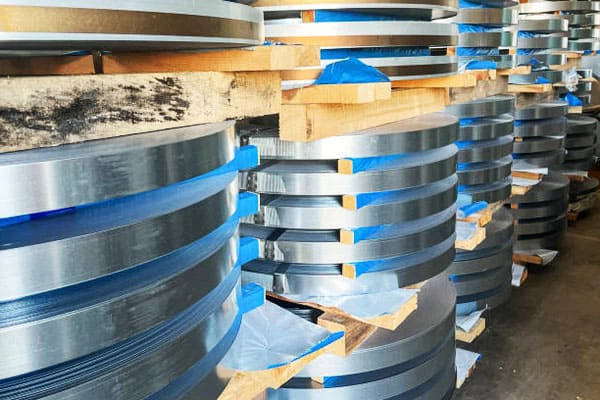

Anál ræmurer þunnt, flatt stykki af áli, venjulega notað fyrir vafningar í spennum.

Hann er fáanlegur í ýmsum stigum, þykktum og breiddum, allt eftir hönnunarkröfum spennisins.

Ál er ívilnað fyrir sittlág þyngd, mikil leiðni, ogkostnaðar-hagkvæmnisamanborið við kopar, sem gerir það að vali fyrir spenniframleiðendur um allan heim.

Álræmur fyrir spenni eru almennt framleiddar íhreint ál(venjulega 1050, 1060 og 1350 einkunnir) eðaálblöndursvo semAA8006ogAA8079, sem veita aukinn vélrænan styrk og tæringarþol.

Þessar ræmur fara í vandlega vinnslu, þar á meðal kaldvalsingu, glæðingu og yfirborðsmeðferð, til að ná nauðsynlegum rafmagns- og vélrænni eiginleikum.

Algengar málmblöndur úr áli fyrir Transformers

Álræmur sem notaðar eru í spennum eru fáanlegar í ýmsum málmblöndur, sem hver um sig býður upp á mismunandi eiginleika til að henta sérstökum notkunum.

Hér eru algengustu málmblöndur sem notaðar eru fyrir spenni álræmur:

1. 1050 álræmur

• Samsetning: Hreint ál með að lágmarki 99,5% álinnihaldi.
• Helstu eiginleikar:
• Mjög mikil rafleiðni.
• Framúrskarandi mótunarhæfni og tæringarþol.
• Algengt notað fyrirléttir-spennirogdreifispenna.

• Umsóknir: Lág-kostnaður, léttur spennir þar sem rafafköst eru í fyrirrúmi.

2. 1060 álræmur

• Samsetning: Inniheldur 99,6% ál.
• Helstu eiginleikar:
• Svipað og 1050 en með aðeins meiri leiðni.
• Mjög mjúkt og sveigjanlegt, sem gerir það tilvalið fyrirkalt myndast.
• Oft notað hvarhár rafleiðnier krafist án verulegrar burðar-.
• Umsóknir: Hentar fyrirlágspennubreytir-ografmótor vafningar.

3. 1350 álræmur

• Samsetning: Aðeins meiri hreinleiki en 1050 og 1060.
• Helstu eiginleikar:
• Mjög mikil leiðni, oft notuð írafleiðara.
• Frábært fyrir-hátíðniforrit.
• Meirakostnaður-hagkvæmuren kopar fyrir rafvindingar.
• Umsóknir: Notað fyriraflspennirogstór-dreifinghvarhagkvæman árangurer krafist.

4. AA8006 ál

• Samsetning: Blöndun með viðbættum járni og sílikoni.
• Helstu eiginleikar:
• Endurbættvélrænni styrkurmiðað við hreinar álblöndur.
• Aukiðtæringarþol, sem gerir það endingarbetra í krefjandi umhverfi.
• Býður beturmótunarhæfniogstyrksamanborið við 1050/1060.
• Umsóknir: Oft notað fyrirháspennubreytarar.-eða umsóknir sem krefjastmeiri vélrænni styrkur.

5. AA8079 ál

• Samsetning: Inniheldur járn, sílikon og lítið magn af öðrum málmum.
• Helstu eiginleikar:
• Óvenjulegtstyrkogtæringarþol.
• Betri frammistaða í umhverfi háðvélrænni streitu.
• Tilvalið fyrir spenna sem starfa undirmikið vélrænt álag.

• Umsóknir: Notað íhá-afköstum spennum, olíu-fylltir spennar, ogstór-rafmagnsnet.

6. 3003 ál

• Samsetning: Inniheldur mangan sem aðalblendiefni.
• Helstu eiginleikar:
• Frábærtsuðuhæfniog mótunarhæfni.
• Endurbættstyrkmiðað við hreinar álblöndur.
• Tilboðgott tæringarþolvið aðstæður í andrúmslofti.
• Umsóknir: Oft notað íþurr-tegund spennaog annaðmiðlungs-skylda forrithvarstyrk og áreiðanleikaeru mikilvægar.

Helstu eiginleikar álræma fyrir Transformers

Ál ræmur notaðar í spenni framleiðslu eru valdir fyrir þeirrahár rafleiðni, lágt viðnám, ogsterkir vélrænir eiginleikar. Hér eru nokkrir lykileiginleikar sem gera álræmur tilvalin fyrir spennivinda:

1. Rafleiðni:Ál ræmur eru þekktar fyrir sínahár rafleiðni, sem er nauðsynlegt fyrir skilvirkan orkuflutning í spennum. Þó kopar hafi aðeins betri leiðni, þá er állétturnáttúran bætir upp þennan mun, sérstaklega í stórum-spennubreytum þar sem þyngdarminnkun skiptir sköpum.
2. Kostnaður-Skilvirkni:Í samanburði við kopar er ál mikiðódýrari, sem gerir það aðlaðandi val fyrir stóra spennubreyta. Það hjálpar framleiðendum að draga úr framleiðslukostnaði án þess að fórna frammistöðu.
3. Þyngdarlækkun:Ál er verulegaléttarien kopar, sem er sérstaklega gagnlegt í stórum spennum, þar sem heildarþyngd getur haft veruleg áhrif á flutning, uppsetningu og viðhald.
4. Tæringarþol:Ál myndar náttúrulega verndoxíð lagsem hjálpar til við að standast tæringu, sem gerir það tilvalið til notkunar í erfiðu umhverfi.

5. Vélrænn styrkur og sveigjanleiki:Álræmur, sérstaklega þegar þær eru meðhöndlaðar með málmblöndur, sýna framúrskarandivélrænni styrkurogmótunarhæfni, sem eru nauðsynlegar til að vinda spennubreyta á nákvæman hátt án þess að sprunga eða brotna.

Notkun álræma í Transformers

Ál ræmur eru fyrst og fremst notaðar í spenni vafningar, og þeir gegna mikilvægu hlutverki í heildarframmistöðu spenni. Hér eru nokkur lykilforrit:

1. Dreifingarspennar:Álræmur eru almennt notaðar ídreifispennavegna kostnaðar-hagkvæmni og létts. Þessir spennar eru notaðir í ýmsum geirum, þar á meðal íbúðar-, verslunar- og iðnaðarrafdreifinetum.
2. Power Transformers: Aflspennir, sem annast háspennuflutning, njóta einnig góðs af álstrimlum vegna lágs kostnaðar og viðeigandi leiðni. Þau eru venjulega notuð í tengivirkjum og virkjunum.
3. Þurr-Typa Transformers: Íþurr-tegund spenna, þar sem einangrun er notuð í stað olíu, eru álræmur tilvalin vegna framúrskarandi tæringarþols og léttra eiginleika.

4. Litlir spennar og rafeindatæki: Álræmur eru einnig notaðar í smærri spennubreytum sem knýja rafeindatækni og heimilistæki og veita hagkvæma og skilvirka lausn.

Kostir álræma yfir koparræmur

Meðankoparer enn vinsæll kostur fyrir spenni vafningar,ál ræmurhafa nokkra kosti í ákveðnum forritum.

Hér að neðan er samanburður á ál- og koparræmum sem notuð eru við spenniframleiðslu.

Almennt séð henta álræmur betur fyrirkostnaðar-viðkvæm forritogstórir spennirhvarþyngdartapier forgangsverkefni.

Koparræmur, aftur á móti, gætu samt verið valin íhár-spennirþar sem leiðni og styrkur eru í forgangi.

Forskriftir og framleiðsluferli

Framleiðsluferlið álræma fyrir spennubreytir felur venjulega í sér nokkur þrep til að tryggja að endanleg vara uppfylli nauðsynlega staðla um rafmagnsgetu og vélræna endingu.

1. Efnisval: Há-gæðiálblöndureru valdir út frá æskilegum eiginleikum þeirra. Til þess er notað hreint álframúrskarandi rafleiðni, en málmblöndur einsAA8006eðaAA8079má nota til að auka vélræna eiginleika.
2. Kaldvalsing: Álið erkalt valsaðtil að ná nauðsynlegri þykkt og stærð. Þetta ferli tryggir einnig að álið haldi vélrænni eiginleikum sínum á sama tíma og það verður auðveldara í meðhöndlun og mótun.
3. Hreinsun: Eftir kaldvalsingu er álræmanglæðurtil að bæta sveigjanleika þess, mótunarhæfni og rafleiðni. Þetta skref hjálpar til við að koma í veg fyrir sprungur meðan á vinda stendur.
4. Yfirborðsmeðferð: Til að auka tæringarþol og bæta tengingareiginleika einangrunarhúðunar eru álræmur venjulega meðhöndlaðar með hlífðaroxíðlagi eða öðrum yfirborðsáferð.

5. Skurður og klipptur: Þegar ræmurnar eru unnar eru þær þaðskera og rifaað æskilegri breidd og lengd, sem tryggir að þeir uppfylli sérstakar kröfur um spennivafningar.

Sameiginlegir staðlar og vottanir fyrir álræmur

Fyrir spenniframleiðendur er mikilvægt að tryggja að álræmurnar standist alþjóðlega staðla um gæði og frammistöðu.

Algengar staðlar fyrir álræmur sem notaðar eru í spenniforritum eru:

• ASTM B209: Staðlað forskrift fyrirál- og álplötu og plata.
• IEC 60851: Alþjóðlegur staðall fyrireinangraðir vinda vír, sem á við um spennivafningar.
• ISO 9001: Gæðastjórnunarvottun til að tryggja samræmda framleiðslustaðla.
• RoHS samræmi: Að tryggja að álræmurnar séu lausar við skaðleg efni eins og blý og kvikasilfur.

Þegar álræmur eru keyptar ættu framleiðendur að biðja um viðeigandi vottorð og tryggja að efnið uppfylli sérstakar kröfur um rafafköst og umhverfisstaðla.

Niðurstaða

Ál ræmur fyrir spennibjóða upp á frábæra samsetningu afafköst, kostnaðar-hagkvæmni og vélrænni eiginleikarsem gera þau tilvalin fyrir margs konar spennunotkun.

Þeir eru sérstaklega hylltir ídreifingar- og aflspennir, þar sem þyngdarminnkun og kostnaðarsparnaður er mikilvægur.

Þó ál ræmur gæti ekki passa kopar hvað varðarleiðni, þeirralétturnáttúru ogtæringarþolgera þá að aðlaðandi valkost fyrir mörg forrit.

Með því að skilja helstu eiginleika, notkun og kosti álræma geta framleiðendur tekið upplýstar ákvarðanir um hvaða efni hentar best fyrir spennihönnun þeirra.

Að auki, þegar álræmur eru bornar saman við önnur efni eins og kopar, verður ljóst að ál býður upp áhagnýt og hagkvæmlausn fyrir margar spennihönnun, sérstaklega í stórum-, kostnaðarviðkvæmum-forritum.
